Valvola a sfera split body per medie temperature da -50 a +400°C con seggi soffici o metallici
Le valvole a sfera del modello AP sono progettate per essere utilizzate in un ampio range di applicazioni e per temperature dai -50°C ai +400°C. La serie AP utilizza alcune delle soluzioni costruttive adottate nei modelli più performanti, quali le serie SAT e 3W, ancora oggi uniche nel mercato quali le sedi metalliche autolubrificate in PENTAFITE prevaricate con molle, le tenute speciali in grafite espansa e gli steli “live loaded”.
Caratteristiche tecniche
COSTRUZIONE | Sfera Flottante o Trunnion, Passaggio Pieno o Ridotto, Split Body |
RANGE DIMENSIONI | DN 1/2” – DN 10” |
CLASSI DI PRESSIONE | ANSI 150-1500 PN 16-250 |
RANGE TEMPERATURA | -50°C / +400°C |
DESIGN STANDARD | ASME B16.34 / EN 12569 / EN 17292 / ASME VIII DIV.1 / EN 12516-1 |
SCARTAMENTO | ASME B16.10 / EN 558 |
ESTREMITÀ | ASME B16.5 / EN 1092-1 / DIN / GOST 54432 / GOST 12815 |
MATERIALI CORPO | A105 / A350 LF2 / AISI 316 / AISI 304 / altri materiali su richiesta |
SEDI DI TENUTA | PENTAFITE / WC / CRC / ST6 / RPTFE (solo ANSI 150/300 Flottante) |
COSTRUZIONE STELO | ANTI BLOW-OUT |
MOUNTING | ISO 5211 |
CLASSE DI TENUTA | ASME B16.104 / FCI 70-2 Cl. VI / API 598 Cl. A / GOST 54808 Cl. A |
EC Directive 2014/68/UE “PED”
EC Directive 2014/34/UE “ATEX”
FIRE SAFE API 607 ISO 10497
TA-LUFT Approved (solo se con prolunga stelo)
FUGITIVE EMMISSION ISO 15848-1 (solo se con prolunga stelo)
SIL3 IEC61508
Approvate EAC
Approvate CRN
TENUTA STELO
Il sistema a doppia molla e dadi di serraggio (live loading) consente di fornire il corretto precarico alle tenute stelo, di recuperare usure e differenziali di dilatazione tra stelo e corpo.
GUARNIZIONI
Sono utilizzate guarnizioni in Grafoil® resistenti alle alte temperature.
STELO
Gli steli sono 100% sovradimensionati rispetto alla coppia attesa al max. DP di rating.
FLANGE – BULLONERIA
Tutti gli accoppiamenti flangiati sono dimensionati secondo ASME VIII Div.1 e ANSI B16.34.
SFERA
Sfere rettificate ad alta precisione indurite superficialmente con riporti a tecnologia avanzata.
SEGGI
I seggi metallici sono precaricati con molle per una perfetta tenuta alle basse pressioni, per recuperare l’usura e le differenti dilatazioni termiche tra i diversi componenti interni.
Questo grazie alla capacità di combinare l’affidabilità delle valvole Penta, risultato dei tanti anni di esperienza nella produzione di valvole a sfera per temperature estreme, alla capacità di risolvere i problemi dell’intercettazione di fluidi, derivante dal costante studio e controllo tecnico riservato ad ogni singola commessa.
Negli anni Penta è riuscita a mantenere queste qualità di prodotto rendendo però il modello AP disponibile in larga scala attraverso la produzione in serie di alcuni componenti, come i seggi metallici in Pentafite che rendono le valvole a sfera del modello AP tra le più competitive sul mercato.
L’utilizzo delle sedi metalliche in PENTAFITE permette la realizzazione di valvole a sfera a seggi metallici con PREDITA ZERO, di facile manutenzione, senza necessità di adattamento tra sedi e sfere e con coppie di manovra ridotte del 40% rispetto alle soluzioni con sedi e sfere con riporti duri.
La stessa attenzione è posta alla verifica del grado di tenuta verso l’esterno mediante la certificazione TUV della rispondenza ai limiti imposti dal regolamento TA-LUFT tedesco e la certificazione ISO 15848-1.

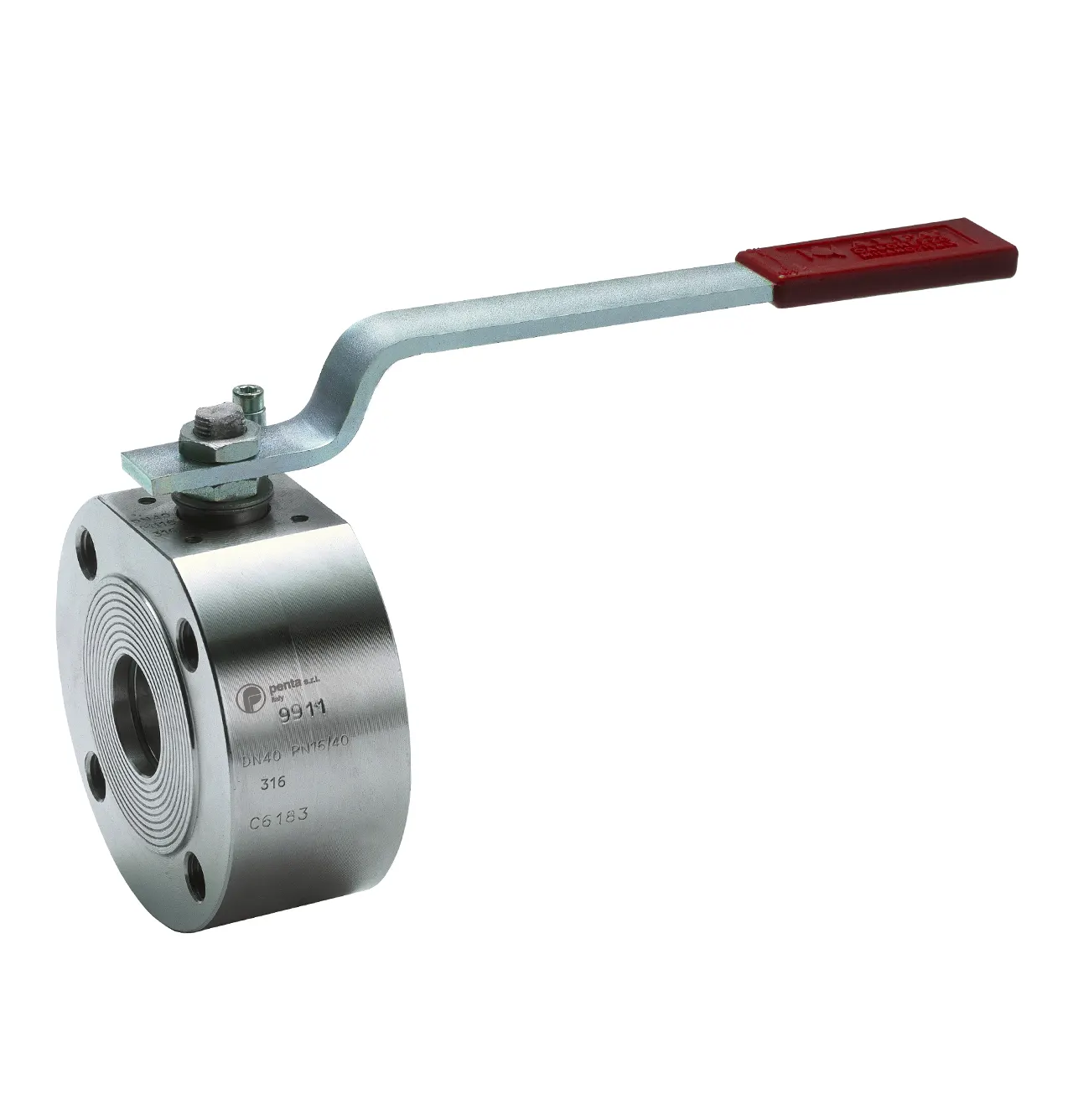

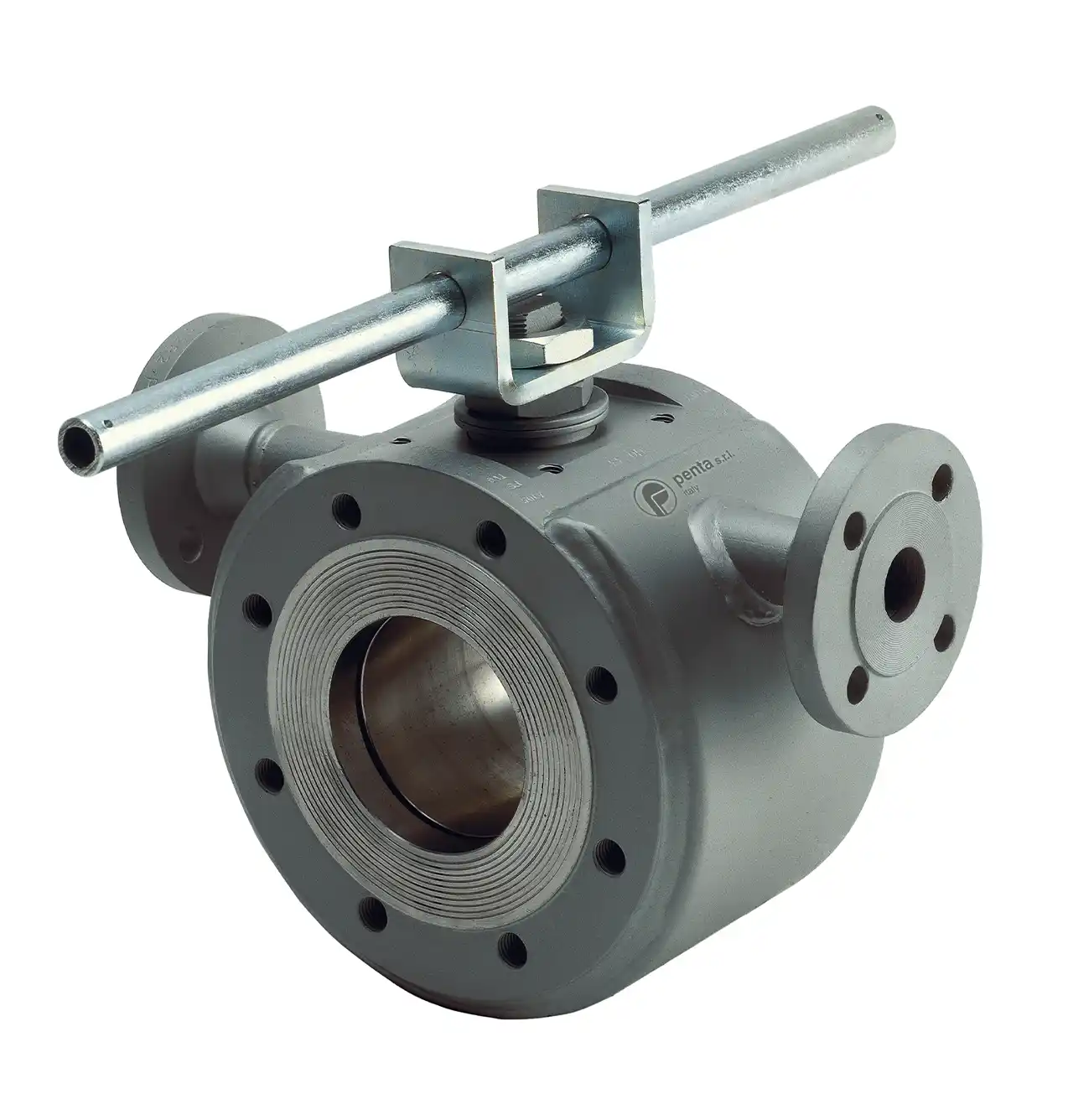

AP11: Valvola a corpo piatto a sfera flottante completamente smontabile per manutenzioni con camicia di riscaldamento integrale
AP60 / AP64 / AP606 / AP609 / AP68 / AP50 / AP54 / AP506: Valvola Split Body a sfera flottante, interamente smontabile (per la sostituzione di seggi e guarnizioni)

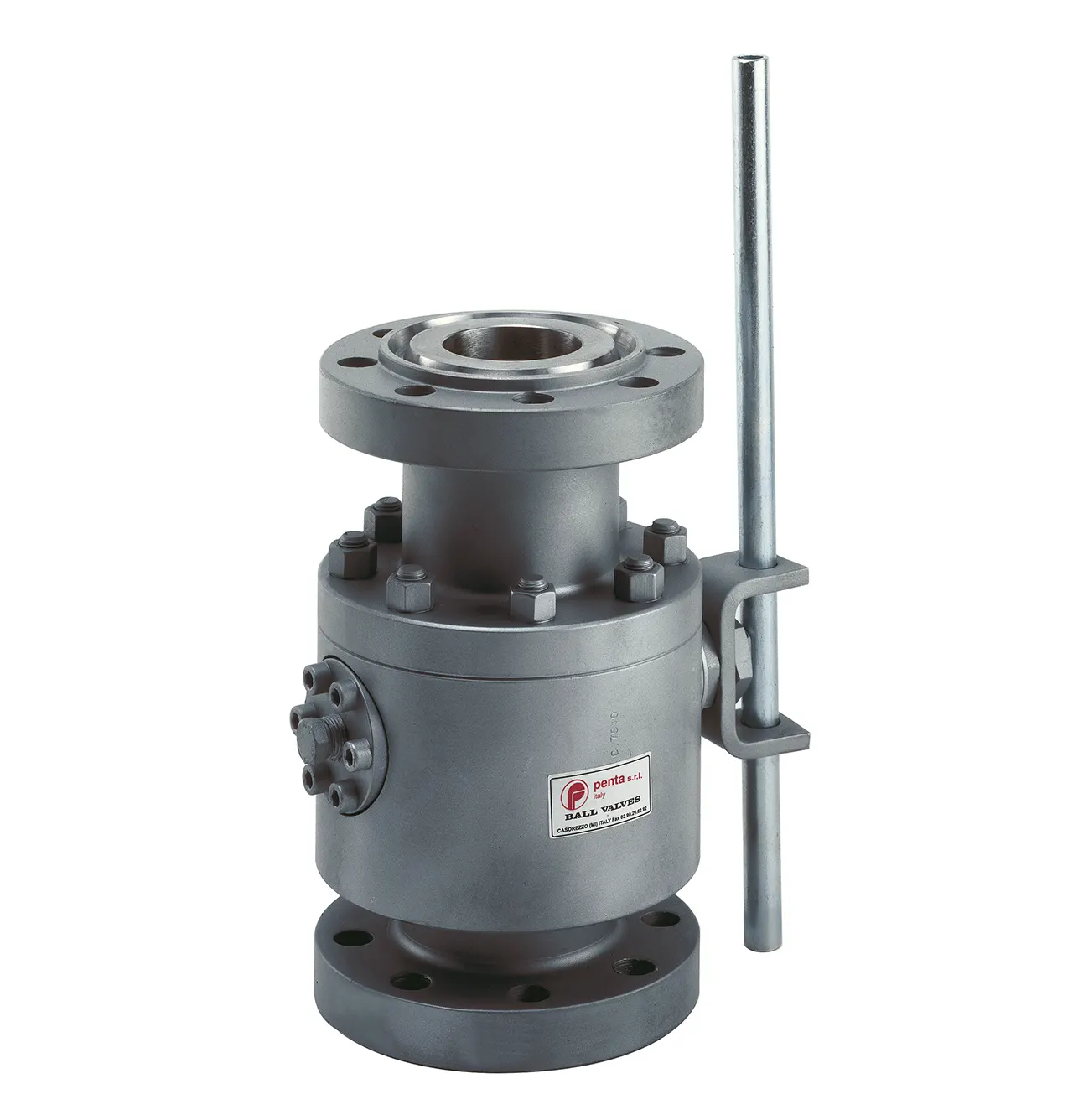

APT2: Valvola split body a sfera trunnion, interamente smontabile (per la sostituzione di seggi e guarnizioni)
INTERVALLO DI PRODUZIONE | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Ancora in fase di modifica | |||||||||||
ANSI B 16.34 | 150 | 300 | 600 | 900 | 1500 | ||||||
PN | 16-25 | 40-50 | 64-100 | 160 | 250 | ||||||
F | T | F | T | F | T | F | T | F | T | ||
Diametri Nominali | Modelli | AP54 AP64 AP68 AP10N AP11N | APT2 | AP50 AP60 AP10N AP11N | APT2 | AP506 AP606 AP10HP | APT2 | AP609 | APT2 | AP615 | APT2 |
½” | |||||||||||
¾” | |||||||||||
1” | |||||||||||
1¼” | |||||||||||
1½” | |||||||||||
2” | |||||||||||
2½” | |||||||||||
3” | |||||||||||
4” | |||||||||||
6” | |||||||||||
8” RB |
